Multimedia Logic Video interface LR 3rd gen. Touch screen systems (2012>)

Algemeen

De NavInc interfaces bieden de mogelijkheid voor het aansluiten van audio/videobronnen op het originele mediasysteem van Land Rover.

De interface zorgt ervoor dat er een ingang wordt gecreëerd op het af-fabriek mediasysteem, waarop diverse externe audio/video bronnen kunnen worden aangesloten (DVD speler, Digitenne TV, iPod, achteruitrijdcamera, externe navigatiesystemen, enz.). De beelden worden dan op het mediascherm afgebeeld. Het geluid van de videobronnen dient via een AUX-input van de auto te worden ingestuurd.

Het is mogelijk om te schakelen tussen de videobronnen via de originele "Audio/Video" button van het toestel.

Features

# 3x Audio/Video input (aansluiten video bronnen; TV/DVD/iPod)

# Camera input (aansluiten achteruitrijdcamera)

# Video output (aansluiten hoofdsteunschermen)

# NTSC ondersteuning

# Audio output (audio koppelen met het originele audiosysteem of audio interface)

# Beeld behoud tijdens het rijden

# Audio select

# Status Led's

# CE-gekeurd

Camera inputs

Aansluitmogelijkheid voor achteruitrijdcamera en/of vooruitrijdcamera.

- Automatische omschakeling van achteruitrijdcamera

- Vooruitrijdcamera inschakelbaar via originele button

- NTSC support

Audio/Video inputs*

Aansluitmogelijkheid voor externe Audio/Video bronnen zoals DVD speler, Digitenne TV-tuner, Internet, vooruitrijdcamera, etc.

- 3x Audio/Video inputs

- 1x Audio/Video output

- Inschakelbaar via originele button

- NTSC support

*originele aux input noodzakelijk voor aansluiten van multimedia

Het volgende wordt er geleverd:

- NavInc Video interface IF-RR-GV4L

- Kabelset

- Inbouw- en gebruikershandleiding

- Garantie

- Factuur

Extra informatie:

- Controleer voordat de interface wordt besteld bij tabblad ''Compatibiliteit'' of uw radio- of navigatie geschikt is voor dit product.

- De aangesloten videobronnen dienen NTSC videosignalen te ondersteunen

- Audio van de aangesloten videobron dient gekoppeld te worden met de AUX-input van de auto; FM-modulator; USB of iPod interface.

- CAN-BUS gestuurd.

Product specificities:

Operation voltage: 10.5 – 14.8V DC

Stand-by power drain: 11mA

Operation power drain: 36mA

Power consumption: 0.5W

Temperature range: -30°C to +80°C

Weight: 190g

Measurements (box only) B x H x T: 105 x 30 x 84 mm

Wettelijke informatie:

De bestuurder van het voertuig dient niet afgeleid te worden van de bewegende beelden. In veel landen is het kijken van films tijdens het rijden verboden. Daardoor accepteren wij geen enkele verantwoording voor materialen of persoonlijke verwonding, direct of indirect, bij installatie van de interface modules.

Interface en Software basis informatie:

NavInc interface zijn geen navigatiesystemen of schermen voor het vervangen van het navigatiesysteem. De NavInc interfaces bieden de mogelijkheid voor het aansluiten van Audio/Video bronnen op het originele navigatiesysteem/scherm.

Fabrikanten creëren aangepaste software en hardwareversies, opties en uitbreidingen waardoor de compatibiliteit van de producten niet voor 100% gegarandeerd kunnen worden. Compatible lijsten worden aan de hand van feedback en ervaringen van klanten continu bijgewerkt voor optimale ondersteuning.

Compatibility

Discovery 4

2013-2016

Note: Tested with 216 model - CA-FAK-03 needed when camera is installed - Also compatibile in combination with Dual view screen
Open head-unit
Head-unit
8.2
Touch support
OEM
R-gear select
Lamp & CAN
iPAS lines
Picture in Picture (PiP)
I-DRV
Guide lines
CVBS signal
NTSC
Rear camera input
Signal
CAN
Activation
AV button
A/V output
A/V input
HDMI input
LVDS input
RGB input
Front camera input

Evogue

2011-2016

Note: Tested with 216 model - CA-FAK-03 needed when camera is installed - Also compatibile in combination with Dual view screen
Open head-unit
Head-unit
8.2
Touch support
OEM
R-gear select
Lamp & CAN
iPAS lines
Picture in Picture (PiP)
I-DRV
Guide lines
CVBS signal
NTSC
Rear camera input
Signal
CAN
Activation
AV button
A/V output
A/V input
HDMI input
LVDS input
RGB input
Front camera input

Freelander

2013-2016

Note: Tested with 216 model - CA-FAK-03 needed when camera is installed - Also compatibile in combination with Dual view screen
Open head-unit
Head-unit
8.2
Touch support
OEM
R-gear select
Lamp & CAN
iPAS lines
Picture in Picture (PiP)
I-DRV
Guide lines
CVBS signal
NTSC
Rear camera input
Signal
CAN
Activation
AV button
A/V output
A/V input
HDMI input
LVDS input
RGB input
Front camera input

Range Rover

2011-2016

Note: Tested with 216 model - CA-FAK-03 needed when camera is installed - Also compatibile in combination with Dual view screen
Open head-unit
Head-unit
8.2
Touch support
OEM
R-gear select
Lamp & CAN
iPAS lines
Picture in Picture (PiP)
I-DRV
Guide lines
CVBS signal
NTSC
Rear camera input
Signal
CAN
Activation
AV button
A/V output
A/V input
HDMI input
LVDS input
RGB input
Front camera input

Range Rover Sports

2011-2016

Note: Tested with 216 model - CA-FAK-03 needed when camera is installed - Also compatibile in combination with Dual view screen
Open head-unit
Head-unit
8.2
Touch support
OEM
R-gear select
Lamp & CAN
iPAS lines
Picture in Picture (PiP)
I-DRV
Guide lines
CVBS signal
NTSC
Rear camera input
Signal
CAN
Activation
AV button
A/V output
A/V input
HDMI input
LVDS input
RGB input
Front camera input

Extra Information

Geschikt voor de volgende modellen

LandRover

Discovery 4	2013-2016	8.2” Color touch screen
Evogue	2011-2016	8.2” Color touch screen
Freelander	2013-2016	8.2” Color touch screen
Range Rover Sports	2011-2016	8.2” Color touch screen
Range Rover	2011-2016	8.2” Color touch screen
*CA-FAK-03 needed when camera is installed
*Also compatibile in combination with Dual view screen

Extra informatie:

- Alleen voor modellen met 3de generatie 8.2" touchscreen systemen met OEM DVD/HDD of TV-tuner.

- Camera input schakelt volledig automatisch

- AUX input dient aanwezig te zijn.

- Bij gebruik van de camera input op de interface komt de optische PDC functie te vervallen. Akoestisch blijft wel werken.

- Wanneer er een originele achteruitrijdcamera aanwezig is; CA-FAK-03 verloopkabel noodzakelijk.

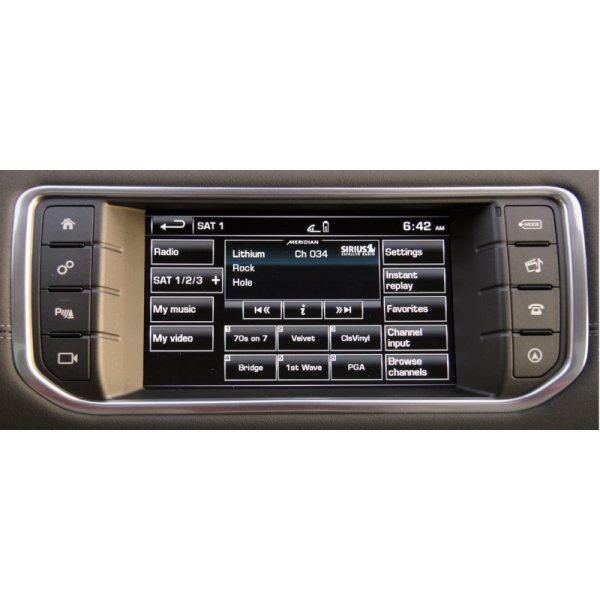

Afbeelding van enkele geschikte systemen:

Range Rover Evoque

Range Rover Sports

Range Rover Discovery

Packaging

Voorbeeld installatie LandRover Evoque:
